一、IS-IS 协议核心概念与实验环境
1.1 协议背景与技术价值
IS-IS（中间系统到中间系统）作为链路状态路由协议，广泛应用于运营商骨干网和大型企业网络。其基于 TLV（类型 – 长度 – 值）结构设计，支持 IPv4/IPv6 双栈路由，相比 OSPF 更适合大规模网络拓扑。本文通过华为 AR3260 模拟器，系统讲解 IS-IS 配置全流程，助力网络工程师掌握核心部署技能。
1.2 实验环境搭建（附拓扑图）
硬件需求：
华为 AR3260 路由器 2 台（GE 0/0/0 接口）

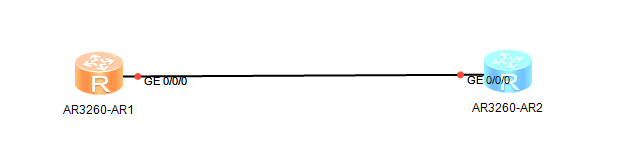

逻辑拓扑：
二、IS-IS 基础配置核心步骤
2.1 初始化进程与 NET 地址配置（关键！）
# 进入IS-IS进程（不敲数字1默认进程号1，可自定义） [Huawei] isis 1
# 配置NET地址 [Huawei-isis-1] network-entity 49.0001.0000.0000.0001.00 | 地址格式标识符 | 49 | 表示私有地址（类似 IPv4 的 10.0.0.0/8） |
| 区域编号 | 0001 | 等同于 OSPF 的 Area ID，划分路由区域 |
| 系统 ID | 0000.0000.0001 | 6 字节唯一标识（建议与 IP 映射，如 1.1.1.1） |
| 服务选择符 | 00 | IP 环境固定值，标识网络层协议 |
2.2 接口激活与链路类型配置
① 接口绑定 IS-IS 进程
[Huawei] interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0] isis enable 1 # 绑定到进程1（不敲1默认1）② 点对点（P2P）链路配置（生产环境常用）
[Huawei-GigabitEthernet0/0/0] isis circuit-type p2p 注意事项：

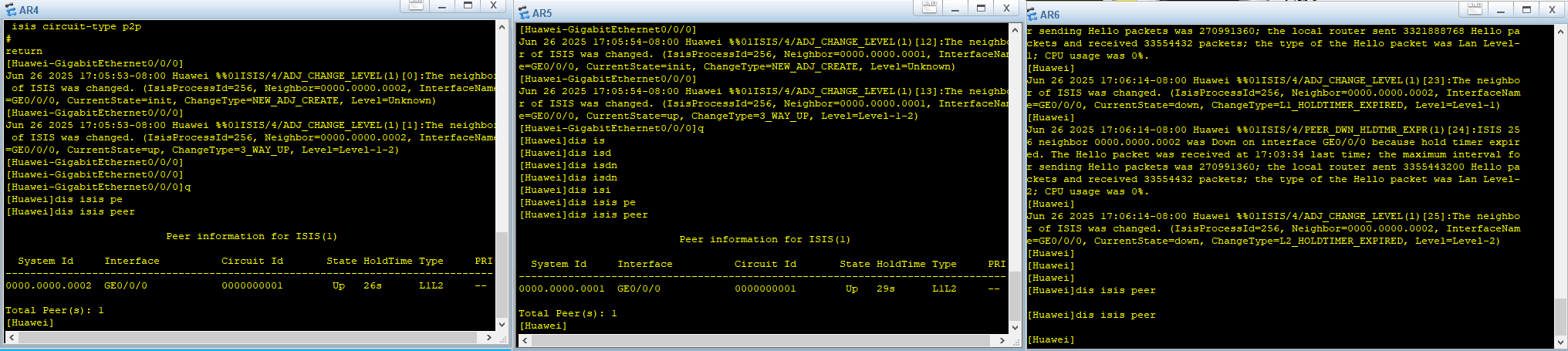

仅支持 2 台设备互联，第 3 台配置会报错：
配置后仅显示单邻居，未配置设备无邻居表（验证命令：dis isis peer）
三、LSDB 查询与路由表分析
3.1 链路状态数据库核心命令
[Huawei] dis isis lsdb # 查看所有级别LSDB
[Huawei] dis isis lsdb level-1 # 仅查看Level-1数据库
[Huawei] dis isis lsdb [LSPID-number] verbose # 查看详细信息| 0000.0000.0001.00-00 | 实节点 LSP（后缀 – 00 标识普通节点） |
| 0000.0000.0001.01-00 | 伪节点 LSP（非 00 后缀，无 IP 信息） |
3.3 详细 LSDB 条目分析（以设备 1 为例）
[Huawei] dis isis lsdb 0000.0000.0001.00-00 verbose
关键字段解读：
SOURCE：生成 LSP 的设备系统 ID（如0000.0000.0001.00）
NBR ID：邻居系统 ID（如0000.0000.0002.01），COST 值表示链路开销
IP-Internal：直连网段信息（如192.168.1.0/24，COST=10）

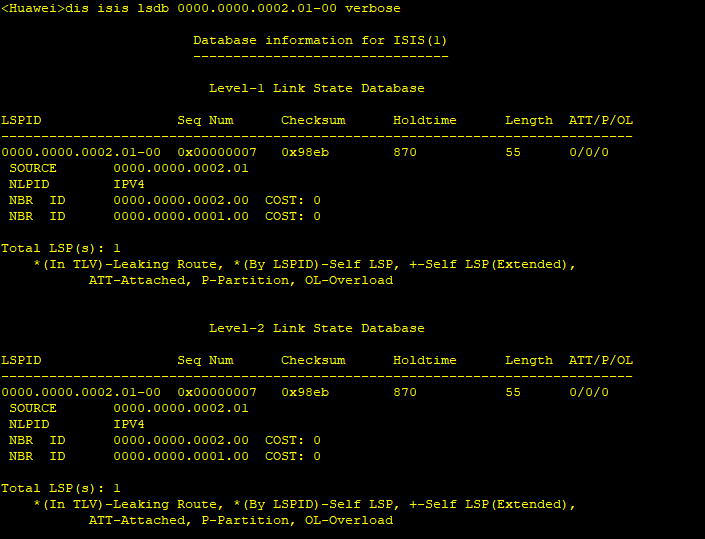

伪节点（以设备2为例）
[Huawei] dis isis lsdb 0000.0000.0002.01-00 verbose
可以看到无任何IP信息
四、链路级别调整与高级配置
4.1 链路级别切换命令（精准控制路由域）
[Huawei-GigabitEthernet0/0/0] isis circuit-level level-1 # 仅发Level-1 Hello
[Huawei-GigabitEthernet0/0/0] isis circuit-level level-2 # 仅发Level-2 Hello
[Huawei-GigabitEthernet0/0/0] isis circuit-level level-1-2 # 同时发双级别Hello 技术要点：
L1 类型路由器强制发送 Level-1 Hello，不受配置影响
L1/L2 路由器可通过配置建立双级别邻居关系

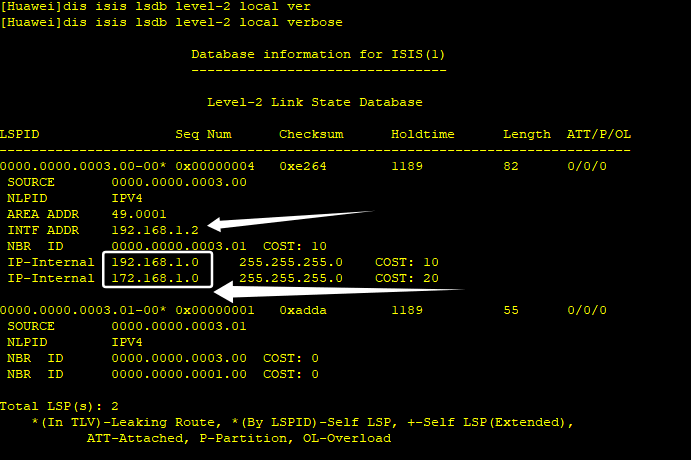

4.2 本地 LSDB 深度查询（Level-2 示例）
箭头 1：本设备接口 IP（如192.168.1.2）
箭头 2：IS-IS 区域内路由网段（如192.168.1.0/24，COST=10）
五、常见问题与故障排除
5.1 邻居建立失败排查清单
- NET 地址校验：区域编号前 4 位需一致（如0001）
- 系统 ID 映射：确认 IP 与系统 ID 对应关系（如 1.1.1.1→0000.0001）
- 链路类型匹配：P2P 与广播链路不可混用
5.2 LSDB 不同步解决方案
[Huawei] reset isis 1 process # 重启IS-IS进程1
[Huawei] clear isis 1 peer # 清除邻居表重新建立连接感谢您的来访，获取更多精彩文章请收藏本站。
