华为模拟器链路聚合配置全攻略：从原理到实战（附详细图文教程）

一、链路聚合技术概述

链路聚合（Link Aggregation）是将多个物理链路捆绑成一个逻辑链路的技术，可实现以下核心优势：

• 带宽扩展：将多个接口带宽叠加，例如 2 个 1G 接口聚合后获得 2G 逻辑带宽
• 冗余备份：当某条物理链路故障时，流量自动切换至其他链路
• 负载均衡：基于源 MAC、目的 MAC 等维度实现流量分摊

在华为网络设备中，链路聚合通过 Eth-Trunk 接口实现，支持手工负载均衡和 LACP（链路聚合控制协议）两种模式，本文仅以手工模式Eth-Trunk为例进行配置演示。

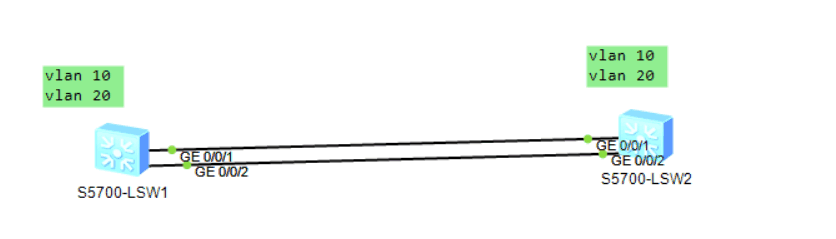

二、实验环境准备

设备清单

两台交换机:S5700

接口配置：GE0/0/1、GE0/0/2

三、详细配置步骤（附命令解析）

1.基础VLAN配置

system-view  //进入系统视图

vlan batch 10 20  //批量创建VLAN10和VLAN20

命令解析：vlan batch 命令支持一次性创建多个 VLAN，避免逐条配置，提高效率。

2.创建并配置链路聚合组

interface eth-trunk 1  //创建Eth-Trunk 1聚合组

port link-type trunk  //设置接口模式为Trunk（允许跨VLAN通信）

port trunk allow-pass vlan 10 20  //允许VLAN10和VLAN20通过该聚合组

关键说明：

Trunk 模式需配合 VLAN 允许列表，否则默认仅放行 VLAN1

两端交换机的 VLAN 允许列表需保持一致，否则会导致部分 VLAN 无法通信

3.添加物理接口到聚合组

interface GigabitEthernet 0/0/1  //进入GE0/0/1接口

eth-trunk 1  //将接口加入Eth-Trunk 1

interface GigabitEthernet 0/0/2  //进入GE0/0/2接口

eth-trunk 1  //将接口加入Eth-Trunk 1

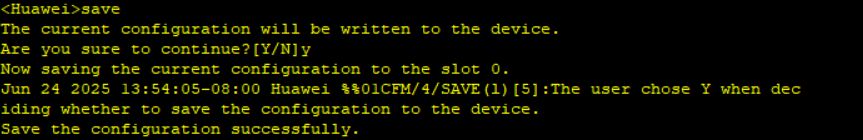

4.保存配置

quit  //退出系统视图

save  //保存配置到设备

四、配置验证与故障排查

1.查看聚合组状态

display eth-trunk 1  //查看Eth-Trunk 1的详细信息

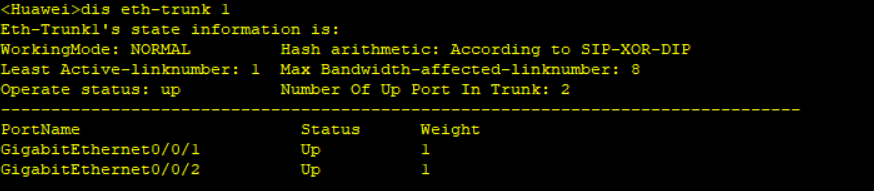

2.正常输出示例：

五、LACP 动态模式进阶配置（技术深度提升）

1.模式转换全流程

拆除原手工模式聚合

interface GigabitEthernet 0/0/1

undo eth-trunk

2.切换至LACP模式

interface eth-trunk 1

mode lacp-static

3.批量添加接口（高效配置方式）

trunkport GigabitEthernet 0/0/1 to 0/0/2

4.查看聚合组状态

display eth-trunk 1

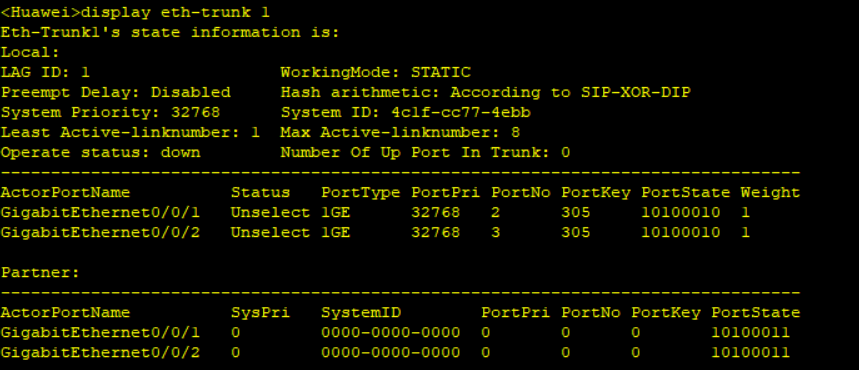

5.正常输出示例：
